Metòd Founo Kwasans Kristal Safi KY Kyropoulos pou Pwodiksyon Wafer Safi ak Fenèt Optik

Metòd Founo Kwasans Kristal Safi KY Kyropoulos pou Pwodiksyon Wafer ak Fenèt Optik Safi Imaj Anons Spesyal

Deskripsyon kout:

Ekipman kwasans kristal safi sa a itilize metòd Kyropoulos (KY) ki pi popilè nan lemonn, ki fèt espesyalman pou kwasans monokristal safi ki gen gwo dyamèt e ki pa gen anpil domaj. Metòd KY a pèmèt yon kontwòl presi sou rale kristal grenn nan, vitès wotasyon an, ak gradyan tanperati a, sa ki pèmèt kwasans kristal safi ki rive jiska 12 pous (300 mm) an dyamèt nan tanperati ki wo (2000–2200°C). Sistèm metòd KY XKH yo lajman itilize nan pwodiksyon endistriyèl tranch safi ak fenèt optik plan C/A 2–12 pous, sa ki rive nan yon pwodiksyon chak mwa de 20 inite. Ekipman an sipòte pwosesis dopan (pa egzanp, dopan Cr³⁰ pou sentèz rubi) epi li bay bon jan kalite kristal ak:

Dansite dislokasyon <100/cm²

Transmisyon >85% @ 400–5500 nm

Voye yon imèl ban nou

Karakteristik

Prensip Travay

Prensip debaz metòd KY a enplike fonn matyè premyè Al₂O₃ ki gen gwo pite nan yon kribib tengstèn/molibdèn a 2050°C. Yo bese yon kristal grenn nan fonn lan, epi apre sa yo retire li kontwoleman (0.5–10 mm/h) epi fè l vire (0.5–20 rpm) pou reyalize yon kwasans direksyonèl kristal endividyèl α-Al₂O₃ yo. Karakteristik prensipal yo enkli:

• Kristal gwo dimansyon (maksimòm Φ400 mm × 500 mm)
• Safi optik ki pa twò strese (distòsyon vag <λ/8 @ 633 nm)
• Kristal dope (pa egzanp, dopaj Ti³⁰ pou safi zetwal)

Konpozan Sistèm Debaz yo

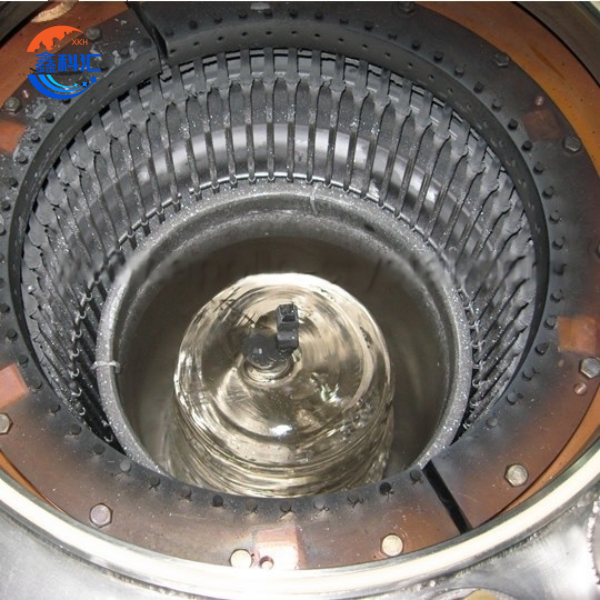

1. Sistèm Fizyon nan Gwo Tanperati
• Kribib konpoze tengstèn-molibdèn (tanperati maksimòm 2300°C)
• Aparèy chofaj grafit milti-zòn (kontwòl tanperati ±0.5°C)

2. Sistèm Kwasans Kristal
• Mekanis rale ki mache ak yon sèrvo (presizyon ±0.01 mm)
• Sele wotasyon likid mayetik (regilasyon vitès san chanjman 0–30 rpm)

3. Kontwòl Chan Tèmik
• Kontwòl tanperati endepandan 5 zòn (1800–2200°C)
• Pwoteksyon chalè reglabl (gradyan ±2°C/cm)
• Sistèm Vacuum ak Atmosfè
• 10⁻⁴ Pa gwo vakyòm
• Kontwòl gaz melanje Ar/N₂/H₂

4. Siveyans Entelijan
• siveyans dyamèt kristal CCD an tan reyèl
• Deteksyon nivo fonn milti-spektral

Konparezon Metòd KY vs. CZ

Paramèt	Metòd KY	Metòd CZ la
Maksimòm gwosè kristal	Φ400 mm	Φ200 mm
To kwasans	5–15 mm/èdtan	20–50 mm/èdtan
Dansite Defo	<100/cm²	500–1000/cm²
Konsomasyon enèji	80–120 kWh/kg	50–80 kWh/kg
Aplikasyon tipik yo	Fenèt optik/gwo waflè	Substra/bijou LED

Aplikasyon kle yo

1. Fenèt optoelektwonik
• Dòm IR militè (transmisyon >85%@3–5 μm)
• Fenèt lazè UV (reziste dansite pouvwa 200 W/cm²)

2. Substrat semi-kondiktè
• GaN epitaxial wafers (2–8 pous, TTV <10 μm)
• Substra SOI (aspè sifas ki pa twò grav <0.2 nm)

3. Elektwonik pou konsomatè
• Vit kouvèti kamera smartphone (dite Mohs 9)
• Ekran mont entelijan (amelyorasyon rezistans kont reyur 10 fwa)

4. Materyèl Espesyalize
• Optik IR ki gen gwo pite (koyefisyan absòpsyon <10⁻³ cm⁻¹)
• Fenèt obsèvasyon reaktè nikleyè (tolerans radyasyon: 10¹⁶ n/cm²)

Avantaj Ekipman Kwasans Kristal Safi Kyropoulos (KY)

Ekipman kwasans kristal safi ki baze sou metòd Kyropoulos (KY) a ofri avantaj teknik san parèy, sa ki pozisyone li kòm yon solisyon dènye kri pou pwodiksyon sou echèl endistriyèl. Benefis prensipal yo enkli:

1. Kapasite Gwo Dyamèt: Kapab fè kristal safi grandi jiska 12 pous (300 mm) an dyamèt, sa ki pèmèt pwodiksyon gwo rannman nan tranch ak konpozan optik pou aplikasyon avanse tankou epitaksi GaN ak fenèt klas militè.

2. Dansite Defo Ultra-Ba: Reyalize dansite dislokasyon <100/cm² atravè yon konsepsyon chan tèmik optimize ak yon kontwòl gradyan tanperati presi, sa ki asire yon entegrite kristal siperyè pou aparèy optoelektwonik yo.

3. Pèfòmans Optik Meyè Kalite: Li bay yon transmisyon plis pase 85% atravè spectre vizib rive nan spectre enfrawouj (400–5500 nm), ki enpòtan pou fenèt lazè UV ak optik enfrawouj.

4. Otomatizasyon Avanse: Li gen mekanis rale ki mache ak sèrvo (presizyon ±0.01 mm) ak sele wotasyon likid mayetik (kontwòl san rete 0–30 rpm), sa ki minimize entèvansyon imen epi amelyore konsistans.

5. Opsyon Dopan Fleksib: Sipòte personnalisation ak dopan tankou Cr³⁰ (pou rubi) ak Ti³⁰ (pou safi zetwal), pou satisfè mache espesifik nan optoelektwonik ak bijou.

6. Efikasite Enèji: Izolasyon tèmik optimize (krezo tengstèn-molibdèn) diminye konsomasyon enèji a 80–120 kWh/kg, konpetitif ak metòd kwasans altènatif yo.

7. Pwodiksyon Évolutif: Reyalize yon pwodiksyon chak mwa de plis pase 5,000 waf ak tan sik rapid (8-10 jou pou kristal 30-40 kg), valide pa plis pase 200 enstalasyon atravè lemond.

8. Durabilite Klas Militè: Li gen ladan l desen ki reziste radyasyon ak materyèl ki reziste chalè (ki ka kenbe tèt ak 10¹⁶ n/cm²), esansyèl pou aplikasyon ayewospasyal ak nikleyè.
Inovasyon sa yo ranfòse metòd KY a kòm estanda an lò pou pwodui kristal safi pèfòmans segondè, sa ki kondwi avansman nan kominikasyon 5G, informatique kwantik, ak teknoloji defans.

Sèvis XKH yo

XKH bay solisyon konplè kle an men pou sistèm kwasans kristal safi, ki gen ladan enstalasyon, optimize pwosesis, ak fòmasyon anplwaye pou asire yon entegrasyon operasyonèl san pwoblèm. Nou delivre resèt kwasans pre-valide (plis pase 50) adapte a divès bezwen endistriyèl, sa ki diminye anpil tan R&D pou kliyan yo. Pou aplikasyon espesyalize, sèvis devlopman koutim pèmèt pèsonalizasyon kavite (Φ200–400 mm) ak sistèm dopan avanse (Cr/Ti/Ni), sipòte konpozan optik pèfòmans segondè ak materyèl ki reziste radyasyon.

Sèvis ki ajoute valè yo enkli pwosesis apre kwasans tankou tranche, fanm k'ap pile, ak polisaj, konplete pa yon seri konplè pwodwi safi tankou waf, tib, ak pyè presye vid. Ofri sa yo satisfè sektè yo soti nan elektwonik konsomatè rive nan ayewospasyal. Sipò teknik nou an garanti yon garanti 24 mwa ak dyagnostik a distans an tan reyèl, sa ki asire yon minimòm tan pann ak yon efikasite pwodiksyon soutni.
