Ekipman pou Kwasans Lingot Safi Metòd Czochralski CZ pou Pwodui Wafer Safi 2 pous-12 pous

Ekipman pou Kwasans Lingot Safi Metòd Czochralski CZ pou Pwodui Wafè Safi 2 pous-12 pous Imaj Anons Spesyal

Deskripsyon kout:

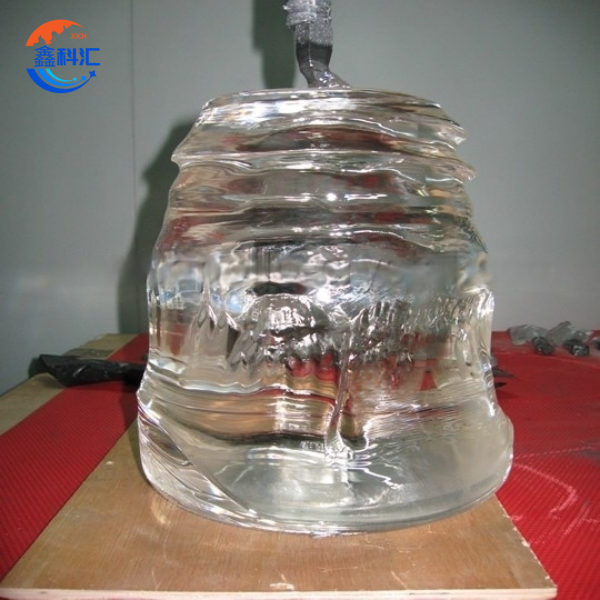

Ekipman pou Kwasans Lingot Safi (Metòd Czochralski) se yon sistèm dènye kri ki fèt pou kwasans monokristal safi ki gen gwo pite epi ki pa gen anpil domaj. Metòd Czochralski (CZ) la pèmèt yon kontwòl presi sou vitès rale kristal grenn nan (0.5–5 mm/h), vitès wotasyon (5–30 rpm), ak gradyan tanperati nan yon kriz iridyòm, sa ki pwodui kristal aksisimetrik jiska 12 pous (300 mm) an dyamèt. Ekipman sa a sipòte kontwòl oryantasyon kristal plan C/A, sa ki pèmèt kwasans safi klas optik, klas elektwonik, ak safi dope (pa egzanp, rubi Cr³⁺, safi zetwal Ti³⁺).

XKH bay solisyon konplè, tankou pèsonalizasyon ekipman (pwodiksyon wafer 2-12 pous), optimize pwosesis (dansite defo <100/cm²), ak fòmasyon teknik, ak yon pwodiksyon chak mwa de plis pase 5,000 wafer pou aplikasyon tankou substrats LED, epitaksi GaN, ak anbalaj semi-kondiktè.

Voye yon imèl ban nou

Karakteristik

Prensip Travay

Metòd CZ a fonksyone atravè etap sa yo:
1. Fizyon Matyè Bwit: Al₂O₃ ki gen gwo pite (pite >99.999%) fonn nan yon kribib iridyòm nan 2050–2100°C.
2. Entwodiksyon Kristal Grenn: Yo bese yon kristal grenn nan fonn lan, epi yo rale l rapidman pou fòme yon kou (dyamèt <1 mm) pou elimine dislokasyon yo.
3. Fòmasyon zepòl ak kwasans an mas: Vitès rale a redwi a 0.2–1 mm/h, piti piti elaji dyamèt kristal la rive nan gwosè sib la (pa egzanp, 4–12 pous).
4. Rekwi ak Refwadisman: Yo refwadi kristal la a 0.1–0.5°C/min pou minimize fann ki pwovoke pa estrès tèmik.
5. Kalite kristal konpatib:
Kalite Elektwonik: Substrat semi-kondiktè (TTV <5 μm)
Klas Optik: Fenèt lazè UV (transmisyon >90%@200 nm)
Varyant Dopé: Ruby (konsantrasyon Cr³⁺ 0.01–0.5 wt.%), tib safi ble

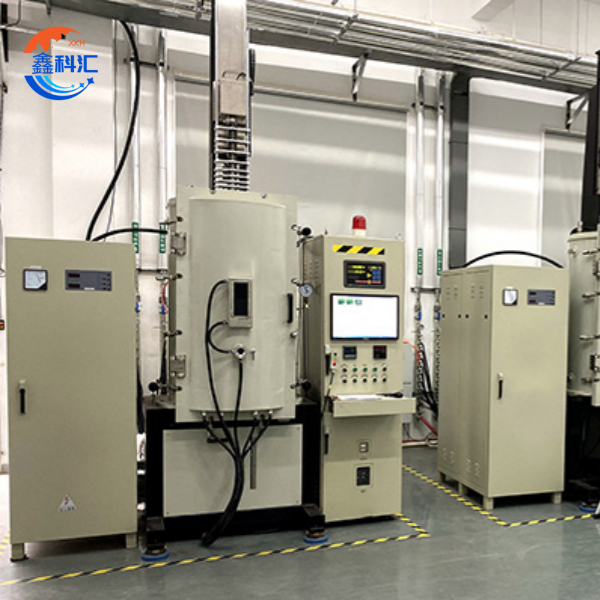

Konpozan Sistèm Debaz yo

1. Sistèm Fizyon
Krezo Iridium: Rezistan a 2300°C, rezistan a korozyon, konpatib ak gwo fonn (100–400 kg).
Founo Chofaj Endiksyon: Kontwòl tanperati endepandan plizyè zòn (±0.5°C), gradyan tèmik optimize.

2. Sistèm rale ak wotasyon
Servo Motè Segondè Presizyon: Rezolisyon rale 0.01 mm/h, konsantrisite wotasyon <0.01 mm.
Sele likid mayetik: Transmisyon san kontak pou kwasans kontinyèl (>72 èdtan).

3. Sistèm Kontwòl Tèmik
Kontwòl PID an Bouk Fèmen: Ajisteman pouvwa an tan reyèl (50–200 kW) pou estabilize chan tèmik la.
Pwoteksyon kont gaz inaktif: Melanj Ar/N₂ (pite 99.999%) pou anpeche oksidasyon.

4. Otomatizasyon ak Siveyans
Siveyans Dyamèt CCD: Feedback an tan reyèl (presizyon ±0.01 mm).
Tèmografi enfrawouj: Siveye mòfoloji entèfas solid-likid.

Konparezon Metòd CZ vs KY

Paramèt	Metòd CZ la	Metòd KY
Gwosè Maksimòm Kristal	12 pous (300 mm)	400 mm (lingòt ki gen fòm pwa)
Dansite defo	<100/cm²	<50/cm²
To kwasans	0.5–5 mm/èdtan	0.1–2 mm/èdtan
Konsomasyon enèji	50–80 kWh/kg	80–120 kWh/kg
Aplikasyon yo	Substrat LED, epitaksi GaN	Fenèt optik, gwo lengote
Pri	Modere (gwo envestisman nan ekipman)	Segondè (pwosesis konplèks)

Aplikasyon kle yo

1. Endistri semi-kondiktè
Substrat Epitaxial GaN: Waflè 2–8 pous (TTV <10 μm) pou Mikwo-LED ak dyòd lazè.
Galf SOI: Aspè sifas <0.2 nm pou chip entegre 3D.

2. Optoelektwonik
Fenèt Lazè UV: Reziste yon dansite puisans 200 W/cm² pou optik litografi.
Konpozan Enfrawouj: Koyefisyan absòpsyon <10⁻³ cm⁻¹ pou imaj tèmik.

3. Elektwonik pou konsomatè
Kouvèti Kamera Telefòn Entèlijan: Dite Mohs 9, amelyorasyon rezistans reyur 10 fwa.
Ekran mont entelijan: Epesè 0.3–0.5 mm, transmisyon >92%.

4. Defans ak Ayewospasyal
Fenèt Reaktè Nikleyè: Tolerans radyasyon jiska 10¹⁶ n/cm².
Miwa Lazè Gwo Pwisans: Defòmasyon tèmik <λ/20@1064 nm.

Sèvis XKH yo

1. Pèsonalizasyon Ekipman
Konsepsyon Chanm Évolutif: Konfigirasyon Φ200–400 mm pou pwodiksyon waf 2–12 pous.
Fleksibilite Dopan: Sipòte dopan latè ra (Er/Yb) ak metal tranzisyon (Ti/Cr) pou pwopriyete optoelektwonik pèsonalize.

2. Sipò konplè
Optimizasyon Pwosesis: Resèt pre-valide (plis pase 50) pou LED, aparèy RF, ak konpozan ki ranfòse kont radyasyon.
Rezo Sèvis Mondyal: Dyagnostik a distans 24 sou 24, 7 jou sou 7 ak antretyen sou plas avèk yon garanti 24 mwa.

3. Pwosesis an aval
Fabrikasyon wafer: Tranche, moulen, ak polisaj pou wafer 2-12 pous (plan C/A).
Pwodwi ki gen valè ajoute:
Konpozan optik: Fenèt UV/IR (0.5–50 mm epesè).
Materyèl pou bijou: Cr³⁺ rubi (sètifye GIA), Ti³⁺ safi zetwal.

4. Lidèchip teknik
Sètifikasyon: Gato konfòm ak EMI.
Patant: Patant prensipal nan inovasyon metòd CZ.

Konklizyon

Ekipman metòd CZ a ofri konpatibilite gwo dimansyon, pousantaj defo ki ba anpil, ak estabilite pwosesis ki wo, sa ki fè li referans endistri a pou aplikasyon LED, semi-kondiktè, ak defans. XKH bay sipò konplè depi deplwaman ekipman rive nan pwosesis apre kwasans, sa ki pèmèt kliyan yo reyalize pwodiksyon kristal safi ki koute mwens epi ki gen gwo pèfòmans.
