Ekipman pou rafine wafer pou pwosesis wafer safi/SiC/Si 4 pous-12 pous

Deskripsyon kout:

Ekipman pou Eklèsi Wafer se yon zouti enpòtan nan fabrikasyon semi-kondiktè pou diminye epesè wafer pou optimize jesyon tèmik, pèfòmans elektrik, ak efikasite anbalaj. Ekipman sa a itilize teknoloji fanm mekanik, polisaj mekanik chimik (CMP), ak grave sèk/mouye pou reyalize kontwòl epesè ultra presi (±0.1 μm) ak konpatibilite ak wafer 4-12 pous. Sistèm nou yo sipòte oryantasyon plan C/A epi yo adapte pou aplikasyon avanse tankou IC 3D, aparèy pouvwa (IGBT/MOSFET), ak detèktè MEMS.

XKH bay solisyon konplè, tankou ekipman Customized (pwosesis waf 2-12 pous), optimize pwosesis (dansite defo <100/cm²), ak fòmasyon teknik.


Karakteristik

Prensip Travay

Pwosesis eklèsi wafer la fonksyone nan twa etap:
Meulaj brit: Yon wou dyaman (gwosè grenn 200–500 μm) retire 50–150 μm materyèl nan 3000–5000 rpm pou diminye epesè rapidman.
Meulaj Fin: Yon wou ki pi rafine (gwosè grenn 1–50 μm) diminye epesè a 20–50 μm a <1 μm/s pou minimize domaj anba sifas la.
Polisaj (CMP): Yon melanj chimik-mekanik elimine domaj rezidyèl, rive nan Ra <0.1 nm.

Materyèl konpatib

Silisyòm (Si): Estanda pou tranch CMOS, eklèsi a 25 μm pou anpile 3D.
Silisyòm Karbid (SiC): Mande wou dyaman espesyalize (80% konsantrasyon dyaman) pou estabilite tèmik.
Safi (Al₂O₃): Eklèsi a 50 μm pou aplikasyon UV LED.

Konpozan Sistèm Debaz yo

1. Sistèm Broyage
Moulen Doub Aks: Konbine moulen koryas/amann nan yon sèl platfòm, sa ki diminye tan sik la pa 40%.
​​Aks Aerostatik: Vitès 0–6000 rpm ak yon ekstansyon radyal <0.5 μm.

2. Sistèm Manyen Wafer
Mandrin vakyòm: fòs kenbe >50 N ak presizyon pozisyonman ±0.1 μm.
Bra robotik: Transpòte plak 4-12 pous a 100 mm/s.

3. Sistèm Kontwòl
Entèferometri Lazè: siveyans epesè an tan reyèl (rezolisyon 0.01 μm).
​​Feedforward ki baze sou IA: Predi mete wou epi ajiste paramèt yo otomatikman.

4. Refwadisman ak Netwayaj
Netwayaj ultrason: Retire patikil >0.5 μm ak yon efikasite 99.9%.
Dlo deyonize: Refwadi waf la a mwens ke 5°C pi wo pase tanperati anbyen an.

Avantaj prensipal yo

1. Ultra-Segondè Presizyon: TTV (Varyasyon Epesè Total) <0.5 μm, WTW (Varyasyon Epesè Anndan Wafer la) <1 μm.

2. Entegrasyon plizyè pwosesis: Konbine fanm k'ap pile, CMP, ak grave plasma nan yon sèl machin.

3. Konpatibilite materyèl:
Silisyòm: Rediksyon epesè soti nan 775 μm pou rive nan 25 μm.
SiC: Reyalize yon TTV <2 μm pou aplikasyon RF.
​​Galfèt Dopé: Gaflèt InP dopé ak fosfò ak <5% drift rezistivite.

4. Otomatizasyon Entelijan: Entegrasyon MES diminye erè imen an pa 70%.

5. Efikasite Enèji: 30% mwens konsomasyon enèji atravè frenaj rejeneratif.

Aplikasyon kle yo

1. Anbalaj Avanse
• Sikwi Entegral 3D: Eklèsiman tranche (wafer thinning) pèmèt anpile vètikal chip lojik/memwa (pa egzanp, pil HBM), sa ki pèmèt reyalize yon Pleasant 10 fwa pi wo ak yon konsomasyon enèji 50% redwi konpare ak solisyon 2.5D yo. Ekipman an sipòte lyezon ibrid ak entegrasyon TSV (Through-Silicon Via), ki enpòtan pou processeur AI/ML ki bezwen yon espas koneksyon <10 μm. Pa egzanp, tranche 12 pous ki eklèsi a 25 μm pèmèt anpile 8+ kouch pandan y ap kenbe yon deformation <1.5%, ki esansyèl pou sistèm LiDAR otomobil yo.

• Anbalaj Fan-Out: Lè yo diminye epesè waf la a 30 μm, longè koneksyon an vin pi kout pa 50%, sa minimize reta siyal la (<0.2 ps/mm) epi pèmèt chiplet ultra-mens 0.4 mm pou SoC mobil yo. Pwosesis la itilize algoritm broyage konpanse pa estrès pou anpeche defòmasyon (kontwòl TTV >50 μm), sa ki asire fyab nan aplikasyon RF wo frekans.

2. Elektwonik pouvwa
• Modil IGBT: Eklèsi a 50 μm diminye rezistans tèmik a <0.5°C/W, sa ki pèmèt MOSFET SiC 1200V yo opere nan tanperati jonksyon 200°C. Ekipman nou an itilize fanm k'ap pile plizyè etap (koryas: 46 μm grenn → amann: 4 μm grenn) pou elimine domaj anba sifas la, reyalize >10,000 sik fyab siklaj tèmik. Sa a enpòtan pou envèstisè EV yo, kote waf SiC 10 μm epesè amelyore vitès komitasyon an pa 30%.
• Aparèy Pouvwa GaN-sou-SiC: Eklèsiman wafer a 80 μm amelyore mobilite elektwon (μ > 2000 cm²/V·s) pou 650V GaN HEMT, sa ki diminye pèt kondiksyon yo de 18%. Pwosesis la itilize ​​dekoupaj ak lazè​​ pou anpeche fann pandan eklèsiman an, sa ki reyalize <5 μm dekoupaj kwen pou anplifikatè pouvwa RF yo.

3. Optoelektwonik
• LED GaN-on-SiC: Substra safi 50 μm amelyore efikasite ekstraksyon limyè (LEE) a 85% (kont 65% pou waf 150 μm) lè yo minimize pyèj foton. Kontwòl TTV ultra-ba ekipman nou an (<0.3 μm) asire emisyon LED inifòm atravè waf 12 pous, ki enpòtan pou ekran Micro-LED ki mande inifòmite longèdonn <100nm.
• Silisyòm Fotonik: Plak Silisyòm ki gen 25μm epesè pèmèt yon pèt pwopagasyon 3 dB/cm pi ba nan gid vag yo, esansyèl pou transceiver optik 1.6 Tbps. Pwosesis la entegre lisaj CMP pou diminye aspè sifas la a Ra <0.1 nm, sa ki amelyore efikasite kouplaj la pa 40%.

4. Capteur MEMS
• Akseleromèt: Plak silikon 25 μm yo rive nan yon rapò siyal-bri (SNR) >85 dB (kont 75 dB pou plak 50 μm) lè yo ogmante sansiblite deplasman prèv-mas. Sistèm fanm doub aks nou an konpanse pou gradyan estrès, sa ki asire yon derive sansiblite <0.5% ant -40°C ak 125°C. Aplikasyon yo enkli deteksyon aksidan otomobil ak swiv mouvman AR/VR.

• Capteur Presyon: Eklèsi a 40 μm pèmèt mezi ant 0 ak 300 bar ak yon isterèz <0.1% FS. Lè l sèvi avèk yon lyezon tanporè (sipòtè an vè), pwosesis la evite frakti waf la pandan grave dèyè a, sa ki rive nan yon tolerans surpresyon <1 μm pou capteur IoT endistriyèl yo.

• Sinerji Teknik: Ekipman nou pou rafine wafer la inifye fanm mekanik, CMP, ak grave plasma pou adrese divès defi materyèl yo (Si, SiC, Safi). Pa egzanp, GaN-sou-SiC mande fanm ibrid (wou dyaman + plasma) pou balanse dite ak ekspansyon tèmik, alòske detèktè MEMS yo mande yon sifas ki pa twò graj pou li anba 5 nm atravè polisaj CMP.

• Enpak sou endistri a: Lè teknoloji sa a pèmèt plak ki pi mens e ki gen pi bon pèfòmans, li kondwi inovasyon nan chip IA, modil 5G mmWave, ak elektwonik fleksib, ak tolerans TTV <0.1 μm pou ekran pliyan ak <0.5 μm pou detèktè LiDAR otomobil yo.

Sèvis XKH yo

1. Solisyon pèsonalize
Konfigirasyon évolutif: Desen chanm 4–12 pous ak chaje/dechaje otomatik.
Sipò Dopan: Resèt pèsonalize pou kristal dopé ak Er/Yb ak waf InP/GaAs.

2. Sipò konplè
Devlopman Pwosesis: Esè gratis ak optimize.
Fòmasyon Mondyal: Atelye teknik chak ane sou antretyen ak depanaj.

3. Pwosesis Plizyè Materyèl
SiC: Eklèsiman plak la rive nan 100 μm ak Ra <0.1 nm.
Safi: epesè 50μm pou fenèt lazè UV (transmisyon >92%@200 nm).

4. Sèvis ki ajoute valè
​​Materyèl konsomab: Rou dyaman (plis pase 2000 waf/lavi) ak sispansyon CMP.

Konklizyon

Ekipman sa a pou rediksyon plak metal yo bay presizyon ki pi wo nan endistri a, adaptabilite milti-materyèl, ak automatisation entelijan, sa ki fè li endispansab pou entegrasyon 3D ak elektwonik pouvwa. Sèvis konplè XKH yo—soti nan pèsonalizasyon rive nan pòs-tretman—asire kliyan yo reyalize efikasite pri ak ekselans pèfòmans nan fabrikasyon semi-kondiktè.

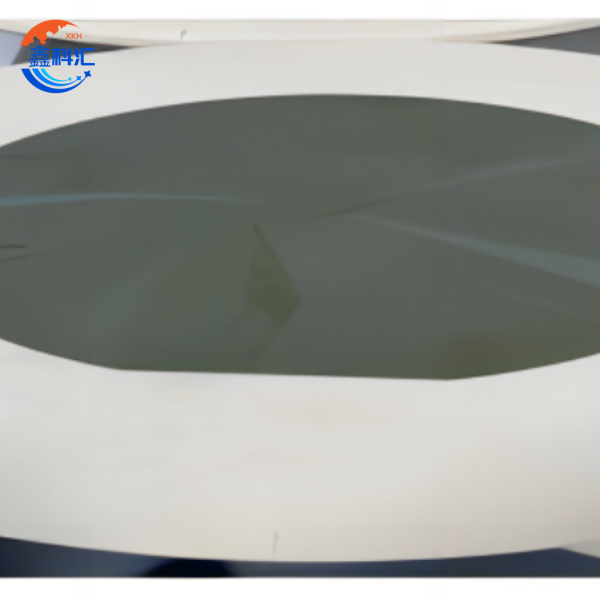

Ekipman pou eklèsi waf 3

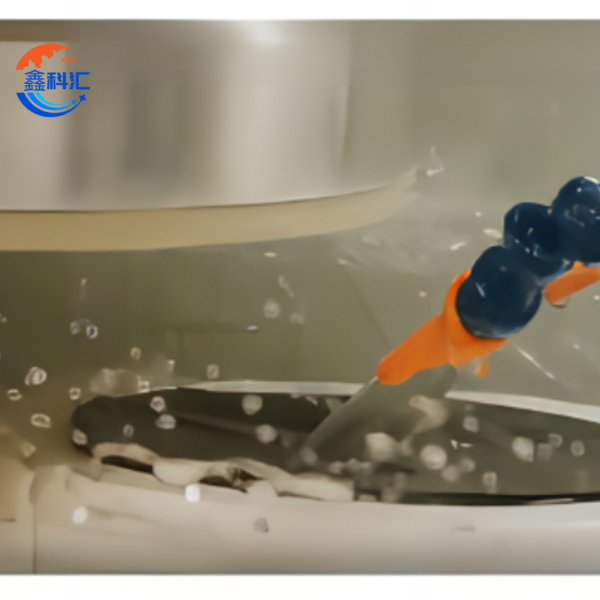

Ekipman pou eklèsi wafer 4

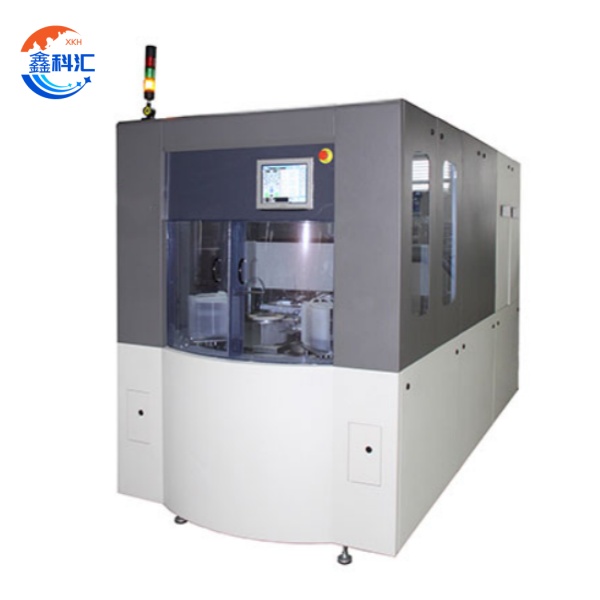

Ekipman pou eklèsi wafer 5
